從傳統手機過渡到智慧型手機，觸控屏無疑是手機
顯現『智慧』最昭顯的招牌。即使到了今日，仍有
許多消費者以為「智慧型手機＝觸控手機」（這個
觀念是錯誤的），可見觸控屏其深植人心的影響力
絕對是人們棄傳統就智慧的重要標地。其實，觸控
技術並不是最新的魔術，早在幾十年前就被3M
拿來應用在產品上，只是礙於專利權的問題，直到
近幾年才被逐漸使用在手機螢幕上。本篇文章將
討論iPhone 4的觸控屏，包括這項技術的優、缺點
和原理，以做為iPhone 4『三張門面』
.
虛擬按鍵──iPhone 4的觸控屏
資料整理:飛揚
觸控屏
| 手機用，前、後期觸控板技術之比較 （資料整理:飛揚） | ||
| 技術項目 | 電阻式（前期） | 電容式（後期） |
| 感應方式 | 偵測電壓 | 運用人體靜電感應電容變化 |
| 透光率 | 85% | 90%以上 |
| 觸控介質 | 手(可戴手套) 或其他介質(非尖銳物品) | 手或其他帶導體之介質 |
| 產品優點 | 品質穩定、價廉 | 具防塵、防火、防刮、強固耐用及具有高解析度等優點 |
| 缺點 | 怕刮、怕火、透光率低 | 價格昂貴、容易因靜電、溫度低和溼度造成錯誤動作或遲鈍 |
資料來源：工研院 IEK，2006/04
由上表的資料顯示出：
近期電阻式觸控屏在透光率、反應速度、耐用性、外觀方面
都大幅優於早期電阻式觸控屏
更有具有多點觸控能力的優點，所以市場普遍看好
有機會逐漸取代傳統電阻式觸控技術。
電容式觸控又可分為表面式電容和投射式電容。
其中投射式電容的特色，在於ITO層以蝕刻方式形成矩陣
使得人體在接觸時，除了表面會形成電容之外
也會造成XY軸交會處之間電容值的變化。
.
投射式電容由於被iPhone4所採用，
具有耐用性高(不需直接接觸就能感應)、漂移現象較表面式電容小，
因此被視為是未來電容式的主流技術。
iPhone 4電容式觸控的原理：
.

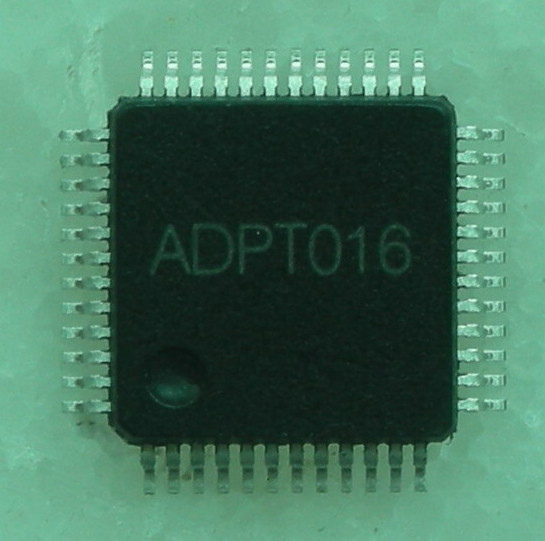

（觸控IC）
導電的ITO（高透光性導電薄膜）玻璃，在四角提供電壓下形成均勻電場
而由於人體人體是電的導體，因此在接觸觸控屏硬化玻璃表面時，會造成耦合電容
吸走下方ITO玻璃的部份電流，造成電壓下降
而IC即經由計算電壓下降的座標，判斷觸控的位置。
不過，目前投射式電容，由於ITO層的生產難度相當高，造成良率不佳
此外，控制IC的演算較複雜，並被不少專利所限制，
因此整體成本仍高於電阻式觸控屏相當多。
電容式觸控屏，現在已成為市場主流
說明了：即使成本高，但有需求就會有供給
想想看，手中拿著如同手機界的LV包包的iPhone 4
一邊玩著「Angry Birds」，你能容忍反應遲鈍的『大笨鳥嗎？』
【資料源：工研院 IEK，2006/04、MONEY DJ網、IT168專業顯示器評測中心】
