Nexus One 是由 HTC 代工的
第一支 Google Phone，
有點像 Apple 的 iPhone 2G，
堪稱 Google 的一隻經典代表作。
最近處理一隻無法開機的 Nexus One，
個人的感覺就是「它」的確傳承到了
HTC 的純正血統，內部設計的
便宜行事作風，真的是超級機車。
.
.
Nexus One 堪稱是 Google Phone 的一支經典手機，就像是 Apple 的
iPhone 2G 一樣，即便是已經該淘汰了，但是仍受到機迷的喜愛與保存。
.
這次收到一支無法開機的 Nexus One，雖然客戶已經有另一支更心更好的
機子，但是仍非常渴望將這支第一代的 Google Phone 修復，所以也藉此
機會分享一下 HTC 在這支手機設計上的…傑作…
.

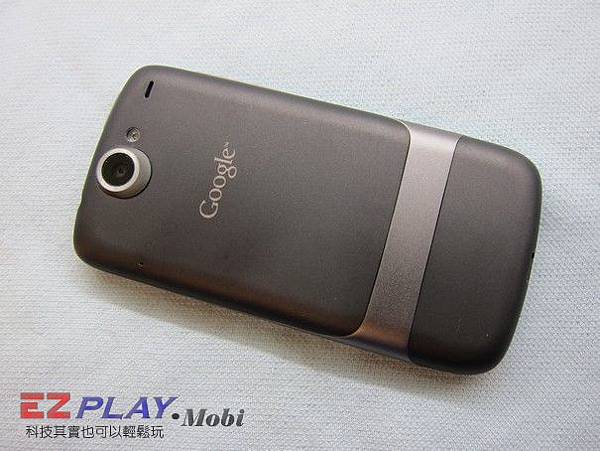

Nexus One 在外觀上並沒有太大問題，雖然也是以塑膠材質為主，
質感還算不錯，頗受使用者的喜愛。
.

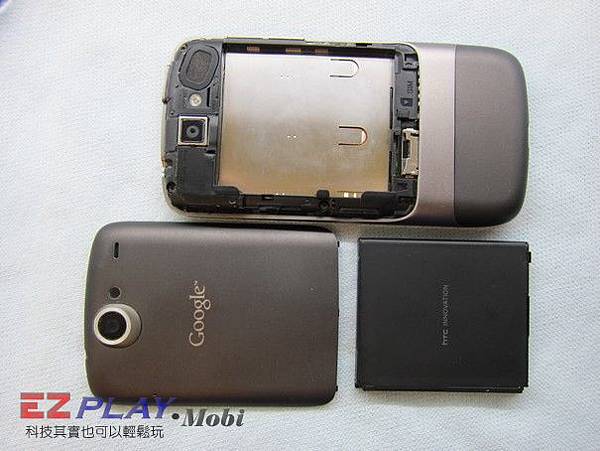

拆下背蓋及電池……
.

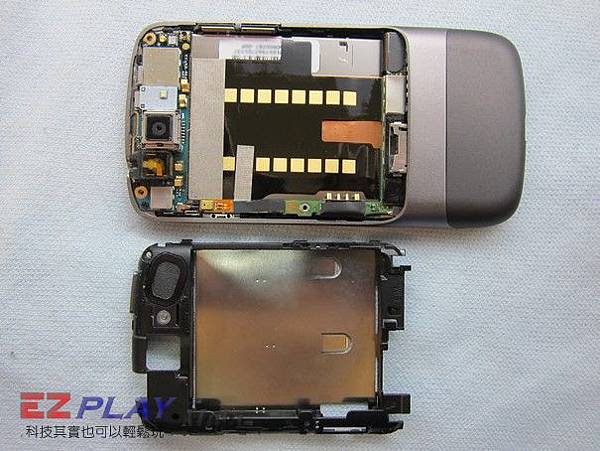

接著將黑色膠框小心取下……
.

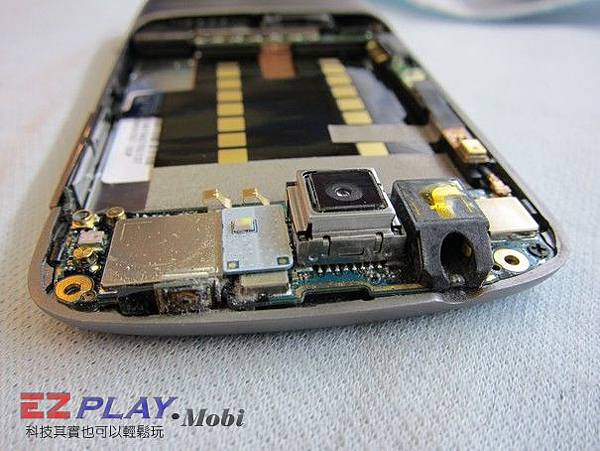

這下電路板可是全都露了，看得出來機板已經有受潮的跡象，但似乎不是
不開機的主因。
.
由於需要做機板的清潔處理，將開關拆下，小心將上側機板掀開，
底下也都有受潮現象。再仔細觀察並用放大鏡檢視下，終於發現電源鍵的黑色排線
有細微的裂痕，造成按鍵失靈，勢必得做更換。
.
Nexus One 的零件並不好找，但看到上圖全新原廠電源按鍵及排線，
就非常納悶，這個排線既沒有接腳，也沒有焊接點，這是要怎麼用啊？
.
回頭將斷裂的排線外層耐熱披覆刮開，可以發現裡面有三條銅線，
外側兩條屬接地線，中間信號線。
.
仔細觀察，可以發現排線居然是夾在兩層密合的電路板中間，換排線難不成
還得把電路板拆開嗎？這是哪位天才設計的啊？
.
既然全新的排線無法使用，只好看看能不能將殘存的排線接線出來囉。
.
小心將電路板端的殘存排線外層刮開（經測試可開機），也上錫備用，
可惜測試卻無法開機，可能在刮皮、上錫過程中，電路板夾層內部接點
也已經鬆脫，終究還是得放棄了！
.
經過這次事件，最想對 HTC 研發設計人員的說的一句話…就是……
.
「你換電源排線給我看看！」
